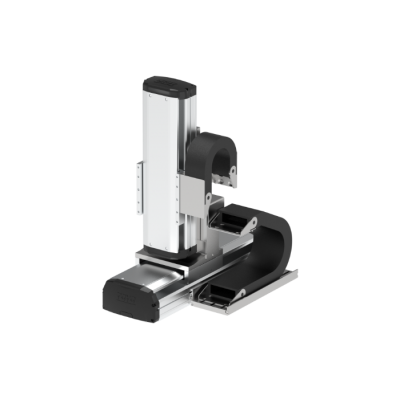

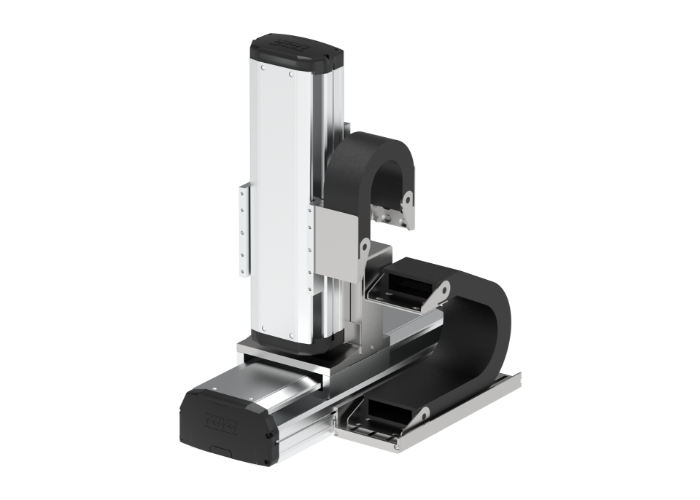

TOYO-螺杆型直交机械手-XYTH760-P
极座标型-2轴 此型为垂直移动Z轴带动工件物 使用ETH17+ETH14连结
极座标型-2轴 此型为垂直移动Z轴带动工件物 使用ETH17+ETH14连结

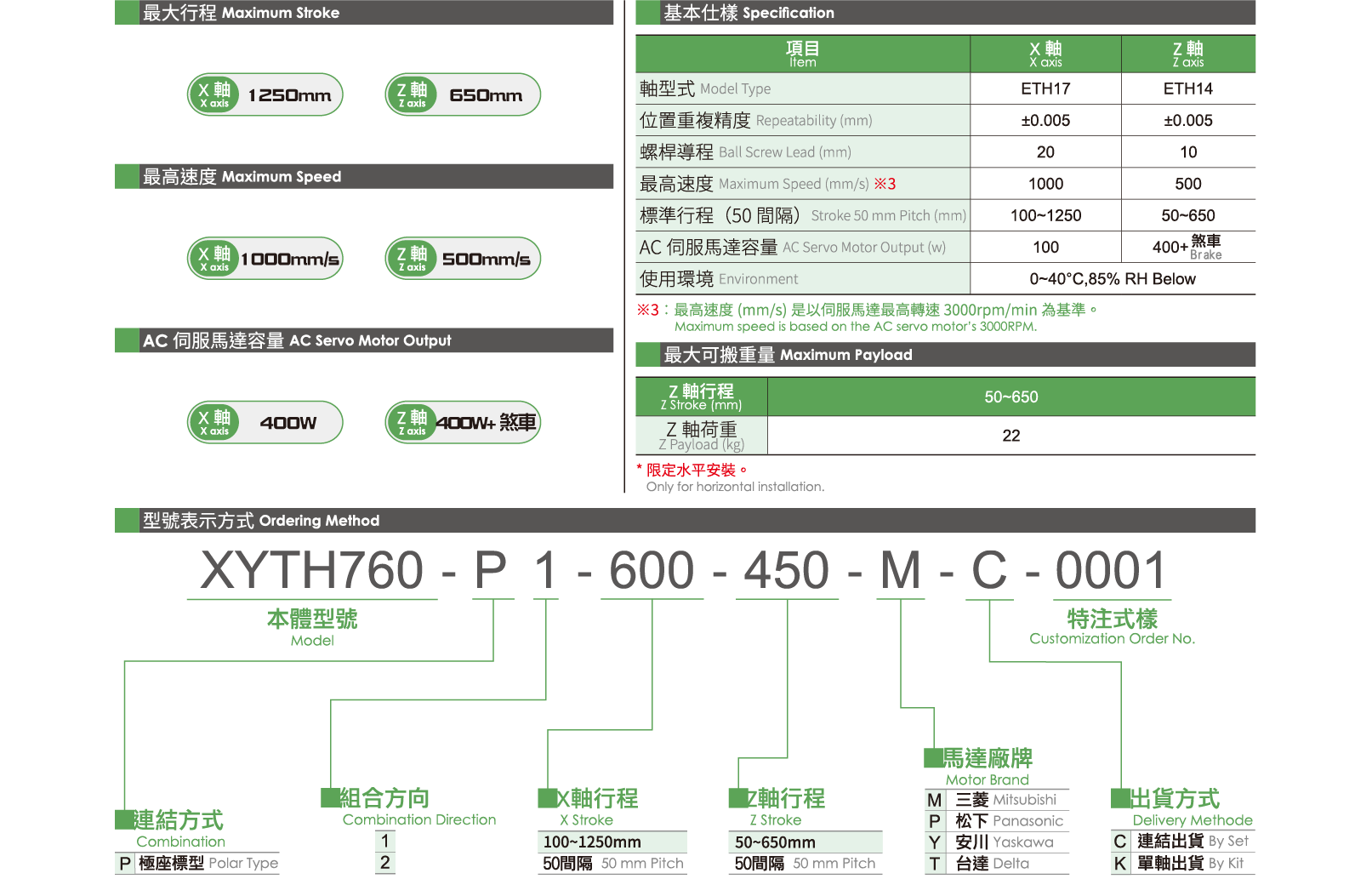

-X轴(ETH17)
-
位置重覆精度:±0.01(mm)
滚珠螺杆精度/外径:C7/Ø20
滚珠螺杆导程:20(mm)
最高速度:1000(mm/sec)
标准有效行程:100~1250(mm)
(50间隔)
适合马达容量:伺服400W -Y轴(ETH14)
-
位置重覆精度:±0.01(mm)
滚珠螺杆精度/外径:C7/Ø16
滚珠螺杆导程:10(mm)
最高速度:500(mm/sec)
标准有效行程:50~650(mm)
(50间隔)
适合马达容量:400W+煞车 Z轴垂直最大荷重:22(kg)
极座标型-2轴
此型为垂直移动Z轴带动工件物
使用ETH17+ETH14连结
