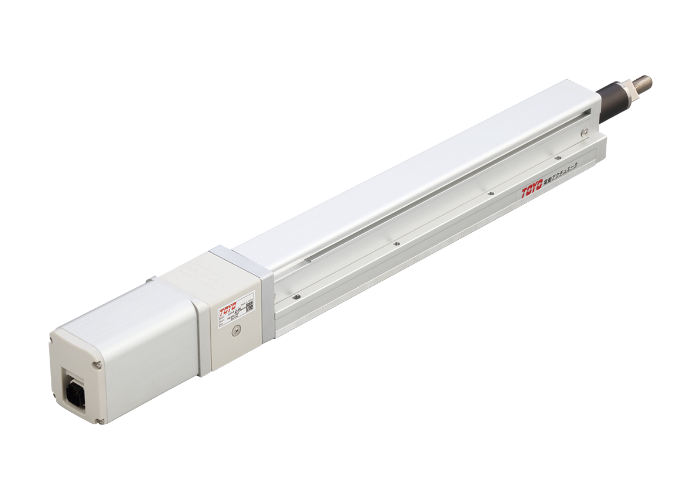

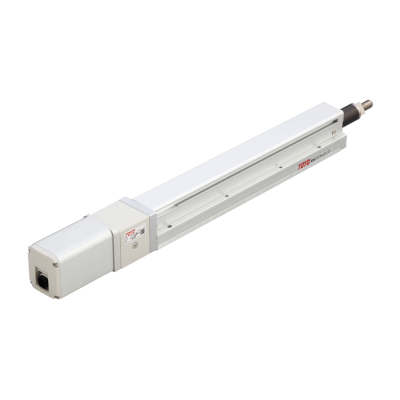

TOYO轨道内嵌推杆式步进电动缸-CGTY5

性价比最高的单轴机械手,滑台与控制器的完美组合 位置重複精度:±0.01(mm)

TOYO轨道内嵌推杆式步进电动缸-CGTY5详细参数

  • 产品名称: 轨道内嵌推杆式步进电动缸-CGTY5
  • 产品型号: CGTY5
  • 产品系列: 轨道内嵌推杆式步进电动缸 CGTY Series
  • 驱动方式: 螺杆驱动
  • 位置重复精度(mm): ±0.01(mm)
  • 最高速度: 水平:≦109/≦273/≦538/≦1102(mm/s),,垂直:≦108/≦269/≦538/≦1093(mm/s)
  • 最大可搬重量(垂直): ≦10/≦10/≦5/≦2.5(kg)
  • 最大可搬重量(水平): ≦30/≦30/≦15/≦10(kg)
  • 螺杆导程: 2/5/10/20(mm)
  • 定格推力(N): 1147/459/229/115(N)
  • 标准行程: 50-600 / 50(mm)
  • 注意事项: *此处最高速度为软体移动速度设定为100%时。 *此荷重条件外部需搭配辅助滑轨以承受径向负载。

位置重覆精度:±0.005(mm)
螺桿導程:2/5/10/20(mm)
最高速度(水平使用): ≦113/≦288/≦508/≦917(mm/s)
最高速度(垂直使用): ≦113/≦288/≦383/≦700(mm/s)
最大可搬重量 水平使用: ≦40/≦40/≦40/≦13.5(kg)
最大可搬重量 垂直使用: ≦14.7/≦14.7/≦2.9/≦2.9(kg)
最大可搬重量 壁掛使用: ≦30/≦30/≦15/≦10(kg)
定格推力:1147/459/229/115(N)
標準行程:50-600位置重複精度:±0.005(mm)
最大可搬重量 水平使用:≦40(Kg)
最大可搬重量 垂直使用:≦14.7(Kg)
